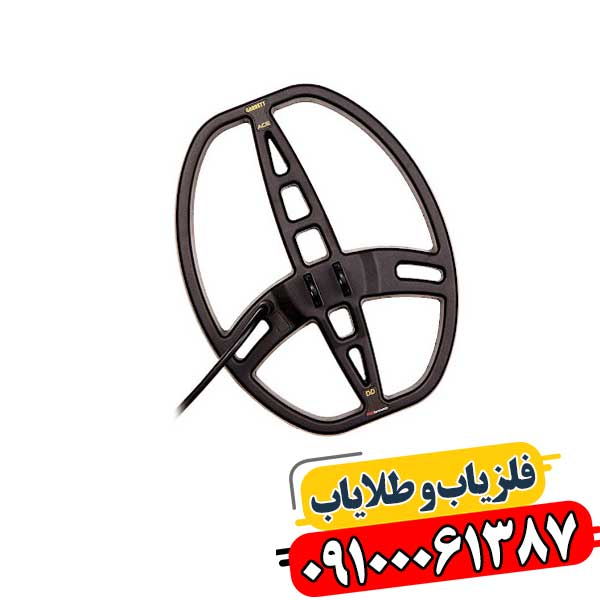

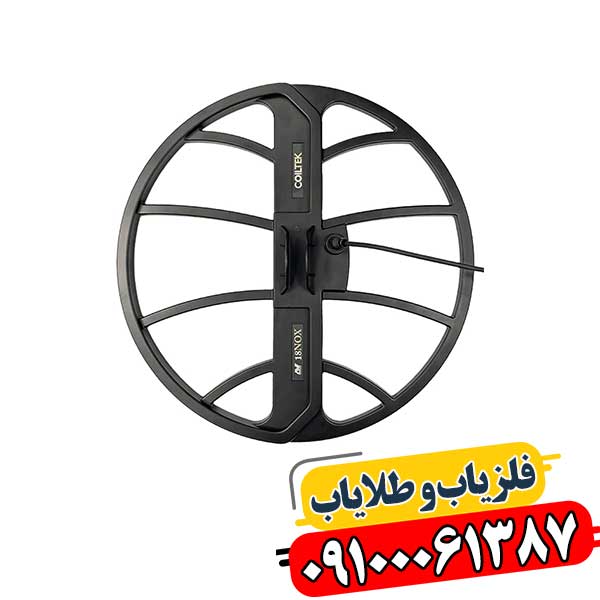

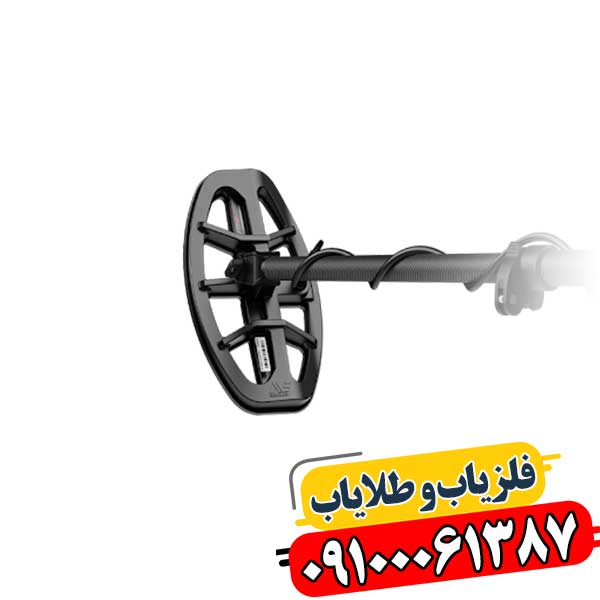

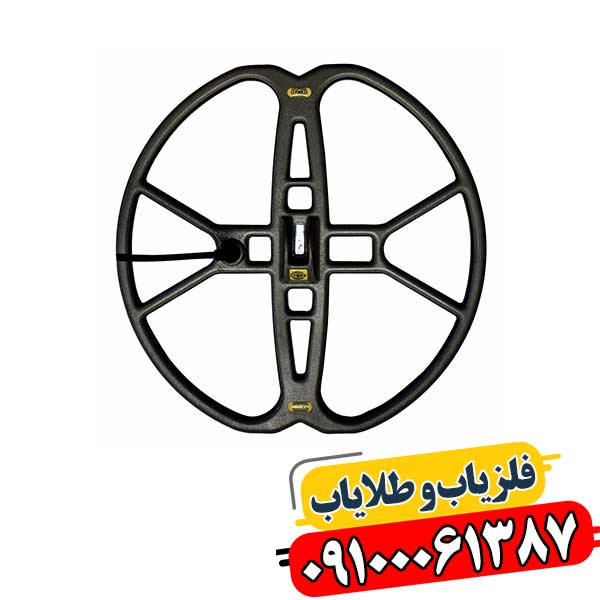

کویل فلزیاب

لوپ فلزیاب و یا همان کویل فلزیاب، یکی از مهم‌ترین اجزای تشکیل‌دهنده‌ی هر فلزیابی است.

این قطعه، نقش اساسی در تشخیص و مکان‌یابی فلزات زیر زمین ایفا می‌کند.

به عبارت ساده‌تر، کویل همان بخشی است که با زمین تماس پیدا می‌کند.

سیگنال‌های الکترومغناطیسی را ارسال و دریافت می‌کند.

نحوه عملکرد کویل فلزیاب

کویل فلزیاب به طور معمول از دو سیم‌پیچ تشکیل شده است:

• سیم‌پیچ فرستنده: این سیم‌پیچ، جریان الکتریکی را دریافت کرده و یک میدان مغناطیسی متناوب را در اطراف خود ایجاد می‌کند.
• سیم‌پیچ گیرنده: زمانی که یک جسم فلزی وارد این میدان مغناطیسی می‌شود، جریان‌های گردابی در آن ایجاد شده و میدان مغناطیسی ثانویه‌ای را تولید می‌کند. سیم‌پیچ گیرنده، این میدان مغناطیسی ثانویه را تشخیص داده و سیگنالی را به دستگاه فلزیاب ارسال می‌کند.

انواع لوپ دستگاه فلزیاب

کویل‌های فلزیاب در اشکال و اندازه‌های مختلفی تولید می‌شوند.

هر کدام برای کاربرد خاصی مناسب هستند. برخی از انواع لوپ دستگاه فلزیاب عبارتند از:

• کویل‌های دایره‌ای: رایج‌ترین نوع کویل هستند و تعادل خوبی بین عمق نفوذ، حساسیت و ثبات دارند.
• کویل‌های بیضی: این کویل‌ها برای کاوش در مناطق کوچک و پر از زباله بسیار مناسب هستند.
• کویل‌های DD (Double-D): این کویل‌ها حساسیت بالایی به فلزات کوچک داشته و تفکیک خوبی بین اهداف مختلف ارائه می‌دهند.

عوامل موثر بر عملکرد کویل

• اندازه کویل: کویل‌های بزرگ‌تر عمق نفوذ بیشتری دارند اما تفکیک کمتری ارائه می‌دهند. کویل‌های کوچکتر حساسیت بالاتری به اهداف کوچک داشته و تفکیک بهتری دارند.
• فرکانس: فرکانس کاری کویل نیز بر عملکرد آن تاثیرگذار است. فرکانس‌های پایین‌تر برای تشخیص فلزات بزرگ‌تر و عمیق‌تر مناسب هستند و فرکانس‌های بالاتر برای تشخیص فلزات کوچک‌تر و سطحی‌تر مناسب‌تر هستند.
• نوع فلز: نوع فلزی که قصد پیدا کردن آن را دارید نیز بر انتخاب کویل تاثیرگذار است.

انتخاب کویل مناسب

انتخاب کویل مناسب، یکی از مهم‌ترین عوامل در موفقیت کاوش با فلزیاب است.

برای انتخاب کویل مناسب، باید عوامل زیر را در نظر بگیرید:

• نوع فلزی که قصد پیدا کردن آن را دارید: طلا، نقره، مس، آهن و …
• عمق مورد انتظار: عمق مدفون شدن هدف
• اندازه هدف: بزرگ یا کوچک بودن هدف
• نوع زمین: معدنی، ساحلی، پارک و …

نکته: برای کسب اطلاعات بیشتر در مورد انواع کویل‌ها و نحوه انتخاب کویل مناسب، بهتر است با کارشناسان فلزیاب مشورت کنید.

ساخت کویل فلزیاب

در ساخت کویل فلزیاب، می‌تواند یک پروژه جذاب و آموزشی برای علاقه‌مندان به الکترونیک و فلزیابی باشد.

با این حال، این کار نیازمند دانش فنی و مهارت‌های خاصی است.

در این راهنما، سعی شده است تا مراحل ساخت فلزیاب به صورت کلی توضیح داده شود.

مواد و ابزار مورد نیاز جهت ساخت کویل فلزیاب:

• سیم مسی با روکش عایق: ضخامت و طول سیم با توجه به طراحی کویل شما تعیین می‌شود.
• هسته کویل: می‌تواند یک لوله پلاستیکی، چوبی یا حتی یک حلقه فوم باشد.
• چسب عایق: برای ثابت نگه داشتن سیم پیچ روی هسته
• مولتی‌متر: برای اندازه‌گیری مقاومت سیم پیچ
• ابزارهای اندازه‌گیری: خط‌کش، پرگار و …
• ابزارهای لحیم‌کاری: آهن لحیم، سیم لحیم، قلع
• برد مدار چاپی (در صورت نیاز): برای اتصال کویل به مدار اصلی فلزیاب

مراحل ساخت کویل فلزیاب:

1. طراحی کوئل:

   • ابتدا شکل و اندازه کویل را مشخص کنید. کویل‌های دایره‌ای رایج‌ترین نوع هستند.
   • تعداد دور سیم پیچ را بر اساس فرکانس کاری دستگاه فلزیاب و اندازه هسته محاسبه کنید.
   • قطر سیم مسی را با توجه به جریان مورد نیاز انتخاب کنید.

2. پیچیدن سیم:

   • هسته را به دقت اندازه گرفته و سیم مسی را به دور آن بپیچید.
   • دقت کنید که سیم‌ها به طور یکنواخت و بدون فاصله روی هم قرار گیرند.
   • هر لایه را با چسب عایق محکم کنید.

3. اتصال سیم‌ها:

   • دو سر سیم پیچ را به صورت جداگانه به برد مدار چاپی یا به مدار اصلی فلزیاب لحیم کنید.
   • مطمئن شوید که اتصالات به خوبی لحیم شده و عایقبندی شده‌اند.

4. تست کویل:

   • کویل را به فلزیاب متصل کرده و آن را روشن کنید.
   • با حرکت دادن کویل در نزدیکی اجسام فلزی، عملکرد آن را بررسی کنید.

نکات مهم:

• تعادل بین حساسیت و عمق نفوذ: کوئل های بزرگ‌تر عمق نفوذ بیشتری دارند اما حساسیت کمتری به اجسام کوچک نشان می‌دهند. کوئل های کوچکتر حساسیت بیشتری دارند اما عمق نفوذ کمتری دارند.
• فرکانس کاری: فرکانس کاری دستگاه بر روی عملکرد کوئل تاثیرگذار است. فرکانس‌های پایین‌تر برای تشخیص اجسام بزرگ‌تر و عمیق‌تر مناسب هستند و فرکانس‌های بالاتر برای تشخیص اجسام کوچک‌تر و سطحی‌تر مناسب‌تر هستند.
• مواد هسته: جنس هسته کوئل می‌تواند بر روی خواص مغناطیسی آن تاثیر بگذارد.
• تراز کردن کویل: کوئل باید به صورت افقی و موازی با زمین نگه داشته شود تا بهترین نتیجه را حاصل کند.

عمق قابل‌ دسترسی با کویل

میزان عمق کاوش قابل‌ دسترس در لوپ فلزیاب‌ها با یک حساب سرانگشتی رابطه مستقیمی با قطر کویل فلزیاب دارد.

هرچه قطر کوئل افزایش یابد میدان مغناطیسی تولیدشده توسط آن نیز بزرگ‌تر می‌شود.

درنتیجه کمتر متمرکز می‌شود و شروع به نادیده گرفتن اشیاء کوچک فلزی می‌کند.

برای مثال، برای یک سکه این اثر هنگامی‌که از کوئل هایی با قطر بیش از ۱۵ اینچ استفاده می‌کنید.

بیشتر از هنگامی‌ که میدان مغناطیسی تولیدشده توسط کویل بزرگ باشد.

برای جست‌وجوی اهداف بزرگ و دفن شده در اعماق زمین مناسب است.

نکات مهم در خرید کویل فلزیاب

لوپ هایی خریداری کنید که ضد آب و دارای پوشش‌های محافظ باشند.

از سازگاری لوپ با دستگاه خود اطمینان حاصل کنید. اگر قصد پیدا کردن طلا را دارید.

از کویل هایی که برای این کار بهینه‌شده‌اند استفاده کنید.

اگر قصد دارید نفوذ به عمق بیشتری را دارید از لوپ های 2Box استفاده کنید.

اگر می‌خواهید تا حداقل تداخل را با مغناطیس زمین داشته باشید، لوپ های Double D انتخاب مناسبی هستند.

برای نقطه زنی بهتر از لوپ های Concentric استفاده کنید.

برای اینکه بتوان محوطه وسیع‌تری را پوشش داد.

در مدت‌زمان کوتاه‌تری یک محیط خاص را اسکن کرد از کوئل های بزرگ‌تر از ۱۱ اینچ استفاده کنید.

نوع حرکت دادن انواع کوئل فلزیاب بر روی زمین تأثیر بسیار زیادی در موفقیت شما دارد.
