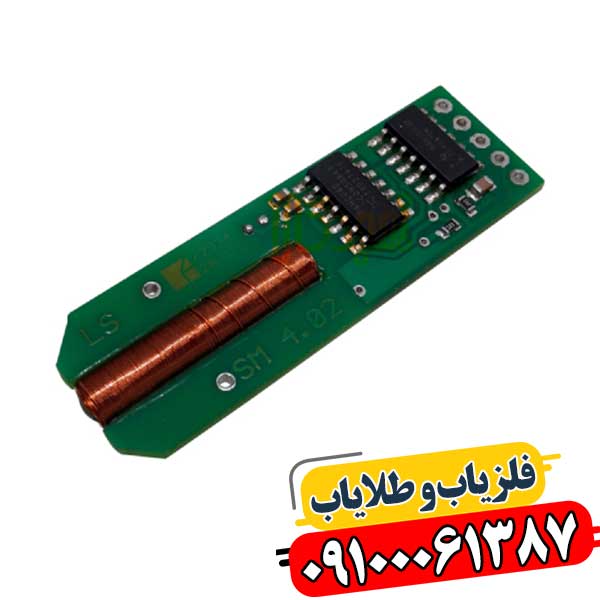

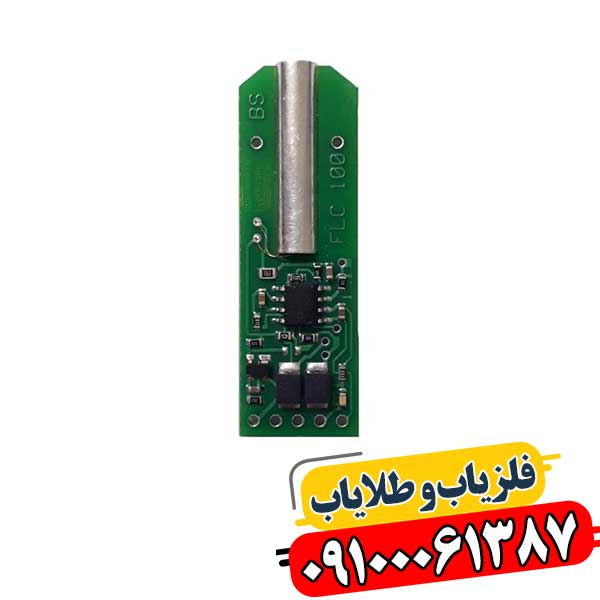

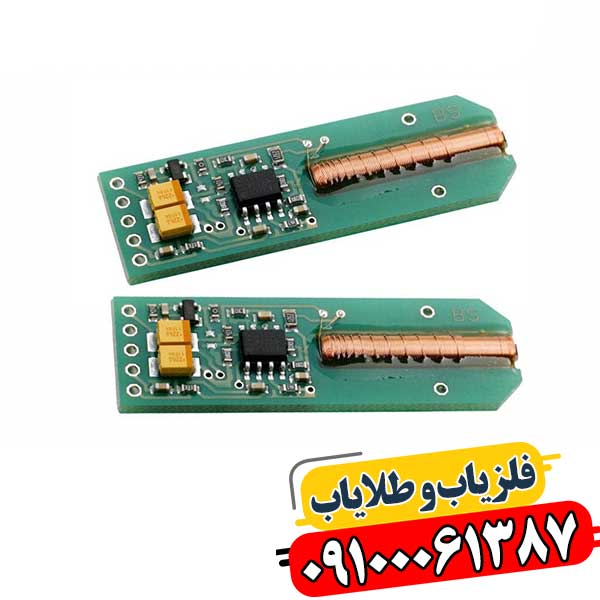

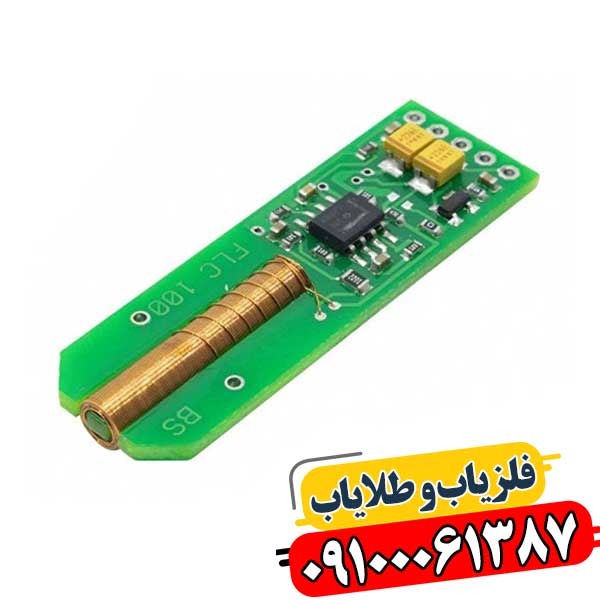

فلاکس گیت چیست

شاید برایتان سوال باشد که سنسور فلزیاب چیست؟

فلاکس گیت نوعی سنسور مغناطیسی بسیار حساس است که برای اندازه‌گیری میدان‌های مغناطیسی ضعیف به کار می‌رود.

این سنسورها در طیف وسیعی از کاربردها، از جمله فلزیاب‌ها، ژئوفیزیک، ناوبری و تحقیقات فضایی مورد استفاده قرار می‌گیرند.

فلاکس گیت از یک هسته مغناطیسی با نفوذپذیری بالا ساخته شده است که دور آن دو سیم‌پیچ پیچیده شده است:

• سیم‌پیچ اولیه: این سیم‌پیچ با یک جریان متناوب تغذیه می‌شود تا هسته را مغناطیسی کند.
• سیم‌پیچ ثانویه: این سیم‌پیچ ولتاژی متناسب با تغییرات شار مغناطیسی در هسته القا می‌کند.

هنگامی که یک میدان مغناطیسی خارجی به هسته اعمال می‌شود، نفوذپذیری هسته تغییر می‌کند.

در نتیجه، ولتاژ القایی در سیم‌پیچ ثانویه نیز تغییر می‌کند.

این تغییر ولتاژ متناسب با شدت میدان مغناطیسی خارجی است.





انواع فلاکس گیت چیست

فلاکس گیت‌ها در انواع مختلفی وجود دارند که هر کدام برای کاربرد خاصی طراحی شده‌اند.

برخی از انواع رایج فلاکس گیت عبارتند از:

• فلاکس گیت هسته آهنی: از یک هسته آهنی استفاده می‌کند و برای اندازه‌گیری میدان‌های مغناطیسی قوی‌تر مناسب است.
• فلاکس گیت هسته نرم: از یک هسته نرم استفاده می‌کند و برای اندازه‌گیری میدان‌های مغناطیسی ضعیف‌تر مناسب است.
• فلاکس گیت حالت جامد: از مواد نیمه‌رسانا استفاده می‌کند و برای ساخت سنسورهای بسیار کوچک و سبک مناسب است.





کاربردهای فلاکس گیت چیست

صنعت فلزیابی

یکی از مهمترین بخش های یک دستگاه فلزیاب، فلاکس گیت است.

هنگامی که در دستگاه فلزیاب حرفه‌ای قرار می گیرد، با توجه سنسورها و میدان مغناطیسی که در آن قرار دارد.

باعث می شود تا به پیدایش اجسام فلزی در فاصله کوتاه و بلند واکنش نشان دهد و نتایج دقیقی را رقم بزند.

بنابراین یکی از عواملی که بر تعیین حرفه‌ای بودن و قیمت فلزیاب تأثیر می گذارد، این قطعه است.

صنعت پزشکی

این قطعه در صنعت پزشکی هم به کمک محققان می آید.

این وسیله می تواند برای تشخیص تغییرات مغناطیسی در بدن انسان مورد استفاده قرار گیرد.

به عنوان مثال فلاکس گیت قابلیت تشخیص تومورها، مطالعات مغز و اعصاب و سایر تحقیقات پزشکی را دارد.

تجهیزات نظامی

در تجهیزات نظامی، این قطعه به عنوان حسگرهای تشخیص میدان مغناطیسی برای شناسایی زیردریایی‌ها، مین‌ها و سایر تجهیزات نظامی استفاده می‌شوند.

دقت و حساسیت بالای این حسگرها امکان تشخیص تهدیدات را فراهم می‌کند.

گیت های فلزی

در گیت های ورودی فرودگاه‌ها، استادیوم ها، سالن های همایش، فروشگاه های بزرگ و… این دستگاه نقش مهمی را موارد امنیتی ایفا می کنند.





فلاکس گیت و گنج یابی

وقتی فلز یا گنجی در زیر زمین مدفون شده باشد، میدان مغناطیسی خاصی ایجاد می کند.

با استفاده از این دستگاه قابل شناسایی است.

این دستگاه با اندازه‌گیری دقیق تغییرات مغناطیسی موجود در محیط، می‌تواند به کشف مکان‌هایی که فلزات یا گنج‌ها مدفون شده‌اند کمک کند.

مزیت وجود فلاکس گیت در دستگاه هایی مثل فلزیاب نقطه زن کاملا به چشم می آید.

برای کسانی که به دنبال گنج یا فلزات مدفون در زمین هستند.

استفاده از فلاکس‌گیت می‌تواند ابزاری بسیار موثر و کارآمد باشد.

این دستگاه، با توانایی شناسایی حتی کمترین تغییرات مغناطیسی، امکان پیدا کردن فلزات در عمق‌های مختلف زمین را فراهم می‌آورد.

بنابراین، برای گنج‌یابان و کسانی که در زمینه‌ی کاوش و جستجوی فلزات فعالیت دارند، می‌تواند یک راهنمای قابل اعتماد و دقیق باشد.



قیمت دستگاه فلاکس گیت

این دستگاه یکی از پیشرفته‌ترین تکنولوژی‌ها در زمینه فلزیابی است.

با دقت بالا و حساسیت زیاد فلزات مختلف را تشخیص می‌دهد.

این دستگاه‌ها در بازارهای مختلف با قیمت‌های گوناگونی عرضه می‌شوند.

قیمت فلاکس گیت بستگی به مدل، برند، قابلیت‌ها و دقت دستگاه دارد.

به علاوه، توانایی تشخیص عمق و نوع فلز نیز می‌تواند بر قیمت تاثیرگذار باشد.

برای خرید  این دستگاه حرفه ای، بهتر است به فروشگاه‌های معتبر و تخصصی فلزیاب مراجعه کرده است.

مشاوره گرفته و سپس با توجه به نیازها و بودجه خود، اقدام به خرید نمایید.

توصیه می کنیم قبل از خرید، نظرات کاربران و مشتریان قبلی را نیز مطالعه کنید تا از کیفیت و عملکرد دستگاه مطمئن شوید.

به طور کلی، هنگام خرید فلزیاب، توجه به چند نکته مهم می‌تواند به شما کمک کند تا انتخاب بهتری داشته باشید:

• دقت دستگاه
• عمق تشخیص
• نوع فلزات قابل تشخیص
• سهولت استفاده
• وزن و اندازه
• باتری و عمر باتری
• قیمت
• گارانتی و خدمات پس از فروش
• نظرات کاربران





عملکرد سنسور جریان فلاکس گیت

به منظور اندازه‌گیری جریان، سیم هادی (اولیه) از میان سوراخ تعبیه شده در سنسور عبور می‌کند.

جریان عبوری از اولیه، شار مغناطیسی در اطراف خود ایجاد می کند.

با توجه به اینکه یک هسته فرومغناطیس دور سوراخ سنسور قرار دارد، شار مغناطیسی ایجاد شده توسط اولیه در هسته مغناطیسی جاری خواهد شد.

در تکنولوژی یک المان اندازه گیری جریان همراستا با شار ایجاد شده در هسته قرار می‌گیرد.

نسبتی از شار هسته از آن عبور می‌کند.

این المان یک سلف با هسته اشباع شونده است و با تغییر شار مغناطیسی هسته نفوذپذیری مغناطیسی هسته سلف تغییر می کند.

این اتفاق منجر به تغییر اندازه سلف می‌شود.

در این سنسور جریان، یک مدار الکتریکی به منظور اندازه گیری مقدار سلف قرار دارد.

با اندازه‌گیری مقدار سلف میزان شار مغناطیسی عبوری از هسته مغناطیسی اصلی مشخص شده و در نتیجه مقدار جریان اولیه به دست خواهد آمد.



مزایای سنسورهای حلقه بسته عبارتند از:

• سرعت پاسخ بالا: در فرکانس‌های پایین، مدار الکتریکی با دقت بالا عمل می‌کند. با افزایش فرکانس جریان اولیه، گین خروجی مدار الکتریکی کم می‌شود و به صفر میل می‌کند.
• خطی بودن: با توجه به اینکه سیم پیچی ثانویه باعث می‌شود که شار مغناطیسی در هسته اصلی به صفر میل کند، نقطه کار سنسور در نقاط خطی منحنی B-H هسته قرار می‌گیرد و خروجی مدار به اصطلاح خطی‌تر خواهد بود.
• دریفت کم ناشی از تغییر دما: به دلیل وجود فیدبک و کنترل کننده PI، تغییر در مشخصات تقویت‌کننده‌ها و سلف فلاکس‌گیت، تاثیر بسیار کمی روی خروجی خواهد داشت.
• نویز کم: به دلیل وجود فیدبک مغناطیسی، خروجی سنسور حلقه بسته نسبت به نویز الکتریکی ایمن خواهد بود.
