ساخت فلزیاب

در این مقاله قصد داریم در رابطه با ساخت فلزیاب اطلاعات لازم و کافی را در اختیار شما کاربران گرامی و عزیز قرار دهیم، در صورت خرید فلزیاب و یا مشاوره با کارشناسان مجرب در این حوزه می توانید با شرکت زرشناسان در ارتباط باشید، تا از خدمات ویژه این شرکت بهره مند شوید. ساخت دستگاه فلزیاب یک پروژه جذاب و چالش‌برانگیز است که به دانش الکترونیک، فیزیک و کمی خلاقیت نیاز دارد. اگر به دنبال ساخت یک فلزیاب قدرتمند با کارایی بسیار بالا هستید، باید بدانید که این کار به سادگی ساخت یک مدار ساده نیست و به دانش تخصصی‌تری نیاز دارد.

آموزش ساخت فلزیاب با عمق 3 متر

در این قسمت از مقاله می خواهیم نحوه ساخت فلزیاب با عمق 3 متر را آموزش دهیم. کارکردن این دستگاه یک چیزی شبیه به فلزیاب های GEB می باشد، این دستگاه ها بیشتر توسط نیروهای نظامی مورد استفاده قرار می گیرند. حالا پیشرفته ترین فلزیاب ها هم که با دقیق ترین سنسور ها و میکروسنسور ها ساخته شده اند، از مدار های الکترونیکی فلزیاب GEB استفاده می کنند.

نتیجه نهایی و هدفی که از انجام دادن این پروژه داریم، این است که یک دستگاه با سیستم کاری VLF بسازیم. که سیم پیچی های موجود در آن دارای بالانس القایی باشد و توانایی از بین بردن خطاهای ارسالی از زمین را داشته باشد. با وجود این ویژگی ها در فلزیاب در واقع یک دستگاه فلزیاب با ثبات و پایداری بسیار بالا خواهیم داشت.

قطعات لازم برای ساخت فلزیاب عبارتند از:

• بلندگو Speaker با مقدار ۶۴ اهم و توان کمتر از ۰.۵ وات
• دو عدد سوکت آی سی ۱۴ پین
• ۶ عدد سوکت آی سی ۶ پین
• باتری اسید خشک ۱۲ ولتی با حداقل جریان دهی ۲ آمپر ساعت
• کلید سلکتور دایره ای ۱×۱۲ (تک پل – ۱۲ کاناله)
• کلید سلکتور دایره ای ۲×۶ (دو پل – ۶ کاناله)

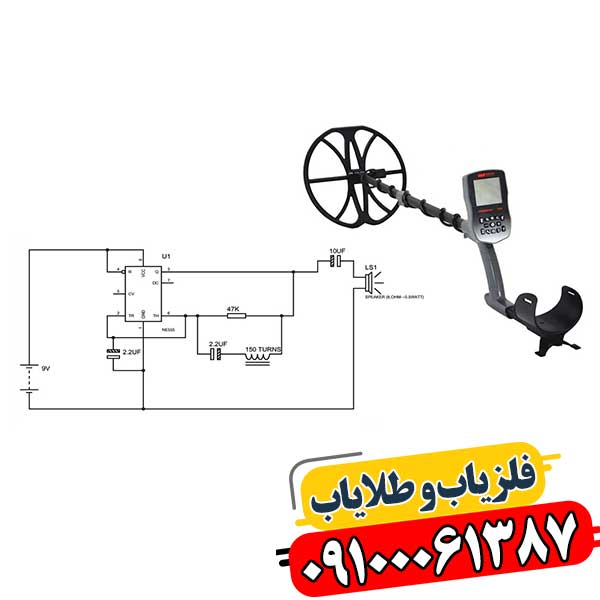

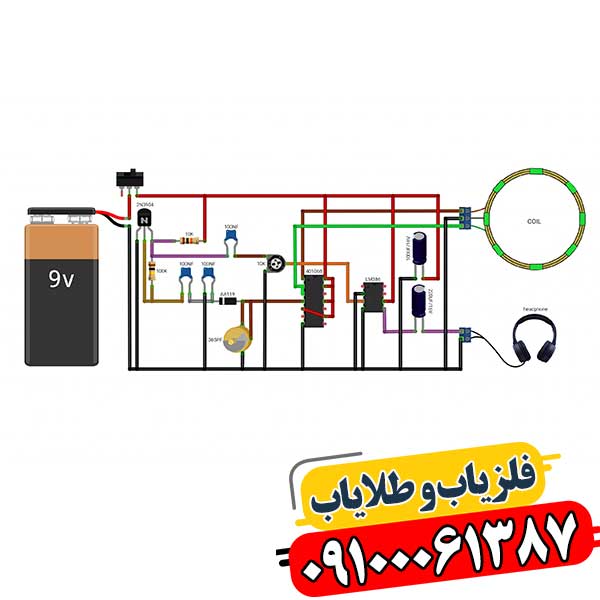

قطعات الکترونیکی ساخت برد فلزیاب:

• آی سی تامیر ۵۵۵
• مقاومت ۴۷ کیلو اهم
• دو عدد خازن ۲μ۲ F
• برد مدار چاپی (PCB)
• باتری ۹ ولتی
• سوئیچ
• کابل برای باتری و مقداری سیم برای اتصال ها
• یک عدد بازر (برای هشدار صوتی)
• ۱۰۰ متر سیم مسی با قطر ۰٫۲ میلی متر
• چسب نواری و چسب چوب

لیست قطعات مورد نیاز جهت ساخت کیت فلزیاب

لیست مقاومت ها شامل موارد زیر می شود:

• R1 مقدار ۵۶۰ اهم
• R2 مقدار ۱.۲ کیلو اهم
• R3 و R4 مقدار ۵.۱ کیلو اهم
• R5 و R7 و R14 و R16 و R23 و R30 و R35 و R37 مقدار ۱۰۰ کیلو اهم
• R6 و R24 مقدار ۱۲ کیلو اهم
• R8 مقدار ۲۷ کیلو اهم
• R9 مقدار ۲ کیلو اهم
• R10 و R15 و R21 و R22 مقدار ۱۰۰ کیلو اهم
• R11 و R12 و R13 و R18 و R19 مقدار ۳.۳ کیلو اهم
• R17 مقدار ۱ کیلو اهم
• R20 و R29 مقدار ۲۰ کیلو اهم
• R24 و R25 و R31 و R32 مقدار ۲۲ کیلو اهم
• R26 مقدار ۳۳۰ اهم
• R27 و R28 مقدار ۲.۲ مگا اهم
• R33 و R34 و R43 و R44 مقدار ۱ مگا اهم
• R36 و R38 و R40 و R48 مقدار ۱۰ کیلو اهم
• R39 مقدار ۱۲۰ اهم
• R41 مقدار ۳۳ اهم
• R45 و R46 مقدار ۴.۷ کیلو اهم
• R47 مقدار ۱۰ کیلو اهم
• R49 و R50 و R51 و R52 مقدار ۶.۸ کیلو اهم
• R53 مقدار ۴۷ اهم
• R54 مقدار ۶۸ اهم
• R55 مقدار ۲۲۰ اهم
• R56 مقدار ۲۴۰ اهم

توجه: تمامی مقاومت ها ۵ درصد با توان ۱/۴ وات می باشند.

لیست خازن ها عبارتند از:

• C1 و C2 از نوع عدسی (سرامیکی) با مقدار ۳۳ نانو فاراد
• C3 و C10 و C23 و C24 و C25 از نوع عدسی با مقدار ۱۰ نانو فاراد
• C4 از نوع الکترولیتی با مقدار ۲.۲ میکرو فاراد و ولتاژ کاری ۱۶ ولت
• C5 از نوع عدسی با مقدار ۲۲۰ نانو فاراد
• C6 و C7 و C8 و C9 از نوع عدسی با مقدار ۴۷۰ پیکو فاراد
• C12 و C13 و C16 و C17 و C18 و C19 و C21 و C22 از نوع عدسی با مقدار ۴۷۰ نانو فاراد
• C11 و C20 و C29 و C30 و C31 و C36 و C37 و C38 و C3 از نوع عدسی با مقدار ۱۰۰ نانو فاراد
• C14 و C15 از نوع عدسی با مقدار ۴.۷ نانو فاراد
• C26 و C27 و C28 و C32 و C33 و C35 از نوع الکترولیتی با مقدار ۱۰۰ میکرو فاراد و ولتاژ کاری ۱۶ ولت
• C34 از نوع الکترولیتی با مقدار ۱۰ میکرو فاراد و ولتاژ کاری ۱۶ ولت

ترانزیستورها در دستگاه عبارتند از:

• Q1 از نوع PNP با شماره BC212
• Q2 از نوع NPN با شماره BC238
• Q3 از نوع NPN با شماره BC10
• Q4 از نوع دارلینگتون NPN با شماره BC517

دیودهای موجود در فلزیاب شامل موارد زیر است:

• دیود D1 با شماره ۱N914
• لامپ LED1 (یک لامپ ال ای دی قرمز)

مواردی از آی سی ها عبارتند از:

• IC1 و IC4 و IC5 با شماره CA3240
• IC2 با شماره LM339
• IC3 با شماره CD4066
• IC6 با شماره ۷۸L05
• IC7 با شماره ۷۸L05
• IC8 با شماره ICL7660
• IC9 با شماره ۷۸L09
• IC10 با شماره LM555
• IC11 با شماره LM393

ساخت فلزیاب با عمق ۲ متر

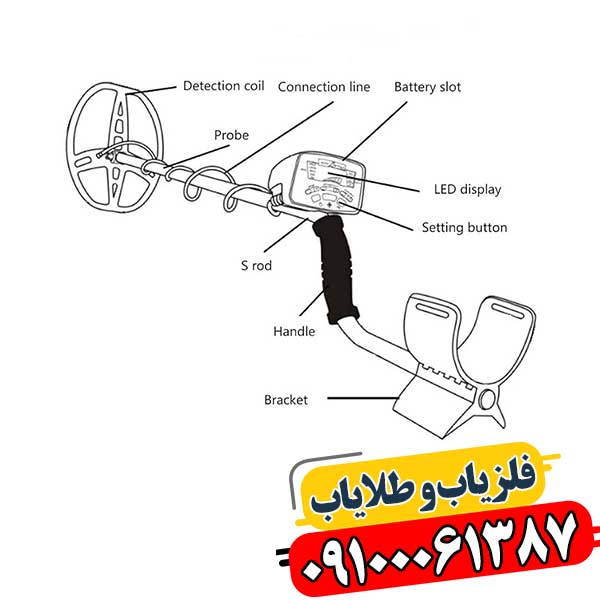

فلزیاب دستگاهی برای کاوش و ردیابی فلزات با ارزش درون خاک استفاده می شود. دستگاه فلزیاب دارای قطعات متنوعی می باشد، که نبود یا نقص هر کدام عملکرد فلزیاب را مختل می کند. در ادامه به نحوه ی ساخت فلزیاب با عمق ۲ متر و قطعات آن می پردازیم. فلزیاب ها دارای قطعات گوناگون است، که هر کدام دارای ویژگی و امکانات مخصوص به خود می باشند. برای ساخت فلزیاب قوی با عمق کاوش بالا به چند قطعه وسیله الکترونیک نیازمند هستید. از جمله قطعات لازم برای ساخت فلزیاب شامل ترانزیستور، خازن، باتری، سیم پیچ (لوپ) است.

روش‌های ساخت فلزیاب

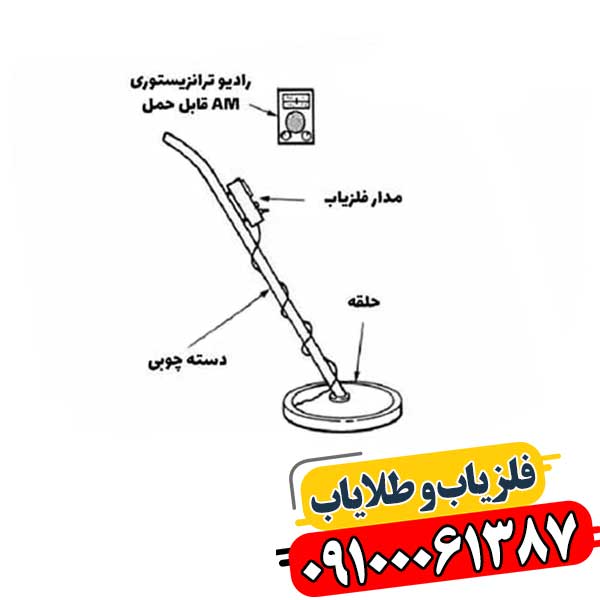

ساخت فلزیاب به روش‌های مختلفی امکان‌پذیر است. از روش‌های ساده مبتنی بر رادیو و ماشین حساب گرفته تا روش‌های پیشرفته با استفاده از میکروکنترلرها. جهت خرید فلزیاب می توانید با شرکت زرشناسان در ارتباط باشید، هر کدام از این روش‌ها مزایا و معایب خاص خود را دارند.

• روش‌های ساده: این روش‌ها برای مبتدیان مناسب‌تر هستند و به ابزار و دانش کمتری نیاز دارند. اما دقت و حساسیت آن‌ها نسبت به روش‌های پیشرفته کمتر است.
• روش‌های پیشرفته: این روش‌ها به دانش عمیقی از الکترونیک و برنامه‌نویسی نیاز دارند. اما در عوض، امکان ساخت فلزیابی با قابلیت‌های بیشتر مانند تفکیک فلزات، تنظیم عمق نفوذ و کاهش تداخلات محیطی را فراهم می‌کنند.

نکات مهم در ساخت فلزیاب

• انتخاب مدار مناسب: انتخاب مدار مناسب اولین قدم در ساخت فلزیاب است. مدار باید با توجه به نیازها و بودجه شما انتخاب شود.
• کیفیت قطعات: استفاده از قطعات با کیفیت بالا بسیار مهم است. قطعات بی‌کیفیت می‌توانند باعث نویز و عملکرد ناپایدار فلزیاب شوند.
• تست و کالیبراسیون: پس از ساخت فلزیاب، باید آن را در محیط‌های مختلف تست کرده و کالیبره کنید تا به بهترین عملکرد برسد.
