سنسور مگنومتر

ژانویه 29, 2025

شاید برایتان سوال پیش آمده باشد که سنسور مگنومتر چیست؟

مگنومتر، دستگاهی است که برای اندازه‌گیری شدت، جهت یا تغییرات یک میدان مغناطیسی استفاده می‌شود.

این سنسورها نقش بسیار مهمی در طیف گسترده‌ای از کاربردها از جمله ناوبری، ژئوفیزیک، روباتیک و حتی دستگاه‌های الکترونیکی مصرفی دارند.

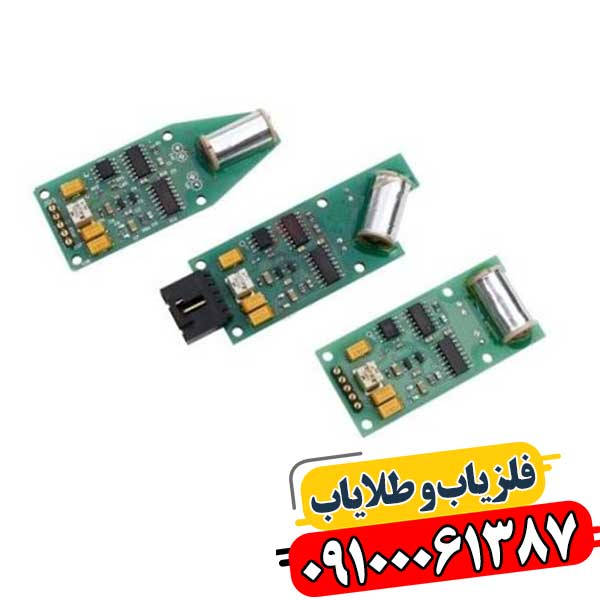

سنسور یک فلاکس گیت مگنتومتر کوچک با دقت بالا است، که می تواند میدان های مغناطیسی ضعیف در رنج ۱۰۰µT را اندازه گیری کند.

در جاهایی که حساسیت و پایداری سنسورهای مرسوم (سنسورهای Hall یا MR) بسیار کم است می تواند مورد استفاده قرار بگیرد.

به عنوان مثال، اندازه گیری میدان مغناطیسی زمین به منظور جهت یابی یا زمانی که به دنبال کشف اشیاء و مواد فرومغناطیسی در فاصله دور هستیم.

سنسور فلزیاب برای اندازه گیری سیگنچر مغناطیسی، ناوبری دقیق، نظارت (Surveillance) و فناوری حفاظت (shielding technology) مناسب است.

چگونه یک سنسور مگنومتر کار می‌کند؟

مگنومترها با تشخیص تغییرات کوچک در میدان مغناطیسی زمین یا هر میدان مغناطیسی دیگری کار می‌کنند.

این تغییرات می‌تواند ناشی از حضور فلزات، جریان‌های الکتریکی یا حتی تغییرات در میدان مغناطیسی زمین باشد.

با پیشرفت تکنولوژی، انتظار می‌رود که مگنومترها کوچک‌تر، دقیق‌تر و ارزان‌تر شوند.

همچنین، کاربردهای جدیدی برای مگنومترها در زمینه‌های مختلف مانند پزشکی، زیست‌شناسی و علوم مواد کشف خواهد شد.

مگنومترها بر اساس اصول کارکردشان به انواع مختلفی تقسیم می‌شوند:

مگنومترهای القایی: این نوع مگنومترها با ایجاد یک میدان مغناطیسی متناوب و اندازه‌گیری ولتاژ القایی در یک سیم‌پیچ کار می‌کنند.
مگنومترهای اثر هال: این مگنومترها از اثر هال استفاده می‌کنند که در آن یک ولتاژ عمود بر جهت جریان و میدان مغناطیسی ایجاد می‌شود.
مگنومترهای فلکس‌گیت: این مگنومترها از دو سیم‌پیچ اولیه و ثانویه استفاده می‌کنند و با اندازه‌گیری تغییرات در میدان مغناطیسی ثانویه کار می‌کنند.
مگنومترهای اتمی: این مگنومترها از اتم‌های بخار شده برای اندازه‌گیری میدان مغناطیسی استفاده می‌کنند و دقت بسیار بالایی دارند.

ناوبری: در قطب‌نماهای دیجیتال، سیستم‌های GPS و پهپادها برای تعیین جهت استفاده می‌شوند.
ژئوفیزیک: برای اکتشاف نفت، گاز و مواد معدنی، مطالعه میدان مغناطیسی زمین و بررسی تغییرات آن استفاده می‌شوند.
روباتیک: در روبات‌های خودران برای جهت‌یابی و مسیریابی استفاده می‌شوند.
دستگاه‌های الکترونیکی مصرفی: در گوشی‌های هوشمند، تبلت‌ها و ساعت‌های هوشمند برای تشخیص جهت و حرکت استفاده می‌شوند.
امنیت: در سیستم‌های امنیتی برای تشخیص فلزات و اشیاء مغناطیسی استفاده می‌شوند.

دقت بالا: مگنومترهای مدرن قادر به اندازه‌گیری تغییرات بسیار کوچک در میدان مغناطیسی هستند.
اندازه کوچک: مگنومترهای کوچک و سبک می‌توانند در دستگاه‌های الکترونیکی قابل حمل استفاده شوند.
مصرف انرژی کم: بسیاری از مگنومترها مصرف انرژی پایینی دارند.
قیمت مناسب: قیمت مگنومترها در سال‌های اخیر کاهش یافته است.

تداخل با میدان‌های مغناطیسی خارجی: مگنومترها به میدان‌های مغناطیسی خارجی حساس هستند و ممکن است تحت تأثیر آن‌ها قرار بگیرند.
کالیبراسیون: مگنومترها نیاز به کالیبراسیون دقیق دارند تا نتایج دقیقی ارائه دهند.

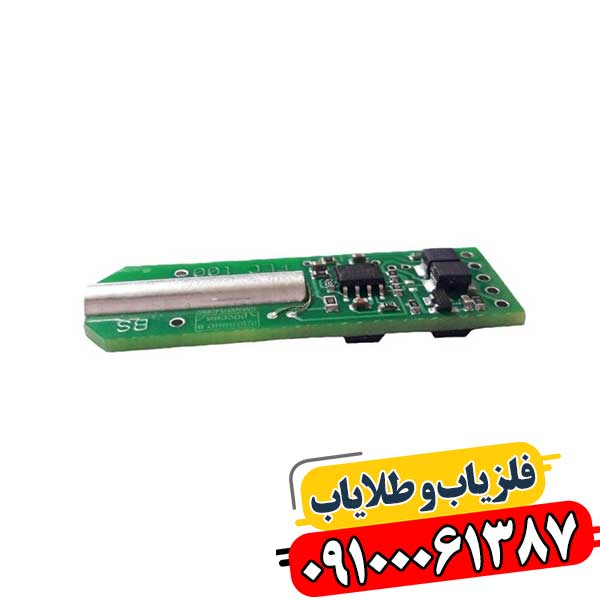

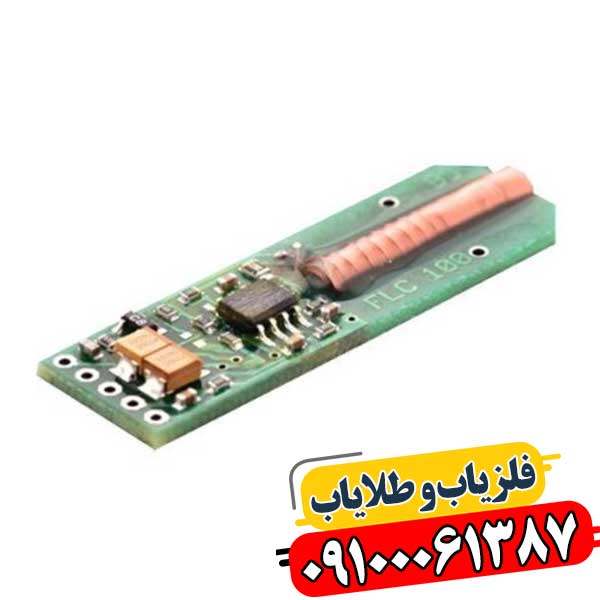

سنسور FLC 100 به عنوان یکی از برترین مگنتومتر های موجود در بازار است.

با دقت و حساسیت بالا در اندازه‌ گیری میدان‌ های مغناطیسی ضعیف تا 100 میکروتسلا (µT) شناخته می‌شود.

این دستگاه به ویژه برای کاربرد هایی که نیاز به دقت بالا و پایداری در اندازه‌ گیری دارند.

از جمله ناوبری و شناسایی اجسام فلزی در فاصله‌ های زیاد، ایده‌آل است.

با طراحی مینیاتوری و ساختار پیشرفته، FLC 100 توانایی ارائه داده‌ های دقیق و قابل اعتماد را در شرایط مختلف محیطی دارد.

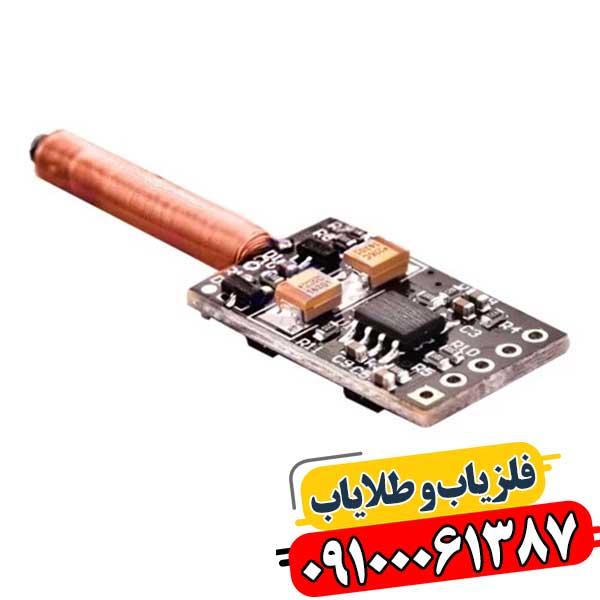

سنسور میدان مغناطیسی FL100 AL یک مگنتومتر مینیاتوری fluxgate با وضوح بالا برای اندازه گیری میدان های مغناطیسی تا 100 μT است.

این حسگر را میتوان در هر کاربردی که حساسیت و پایداری سنسورهای میدان مغناطیسی معمولی (سنسورهای Hall یا MR) بسیار پایین است، استفاده کرد.

FLC 100AL به عنوان قویترین سنسور فلزیاب دارای یک مغناطیس سنج فلوکس گات تک محور کامل است.

بدون مدارهای محرک خارجی کار می کند.

ولتاژ خروجی آنالوگ متناسب با جزء میدان مغناطیسی موازی سیم پیچ تشخیص است.

با توجه به ولتاژ منبع تغذیه 5 ولت و مصرف جریان کم، برای برنامه های کاربردی با باتری یا کنترل μP مناسب است.
